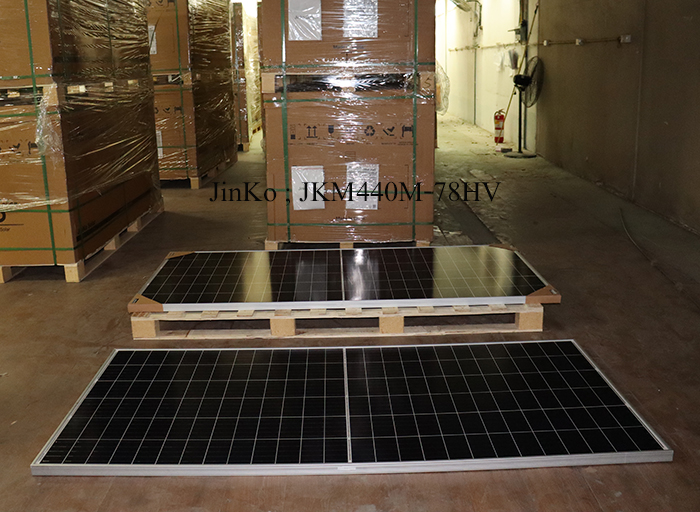

การอ่านสเปคแผงโซล่าเซลล์ Jinko JKM440-78HV

การอ่านสเปคแผงโซล่าเซลล์ Jinko JKM440-78HV

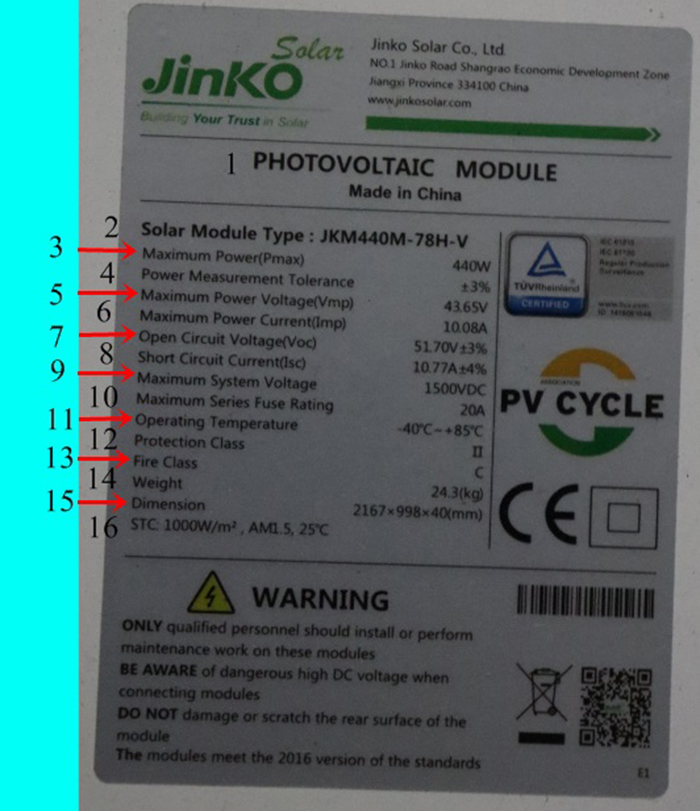

การอ่านสเปคแผงโซล่าเซลล์ Jinko ; JKM440-78HV

           1 = PHOTOVOLTAIC MODULE คือ การระบุแผงเป็นแผงโซล่าเซลล์
           2 = Solar Module Type : JKM440-78HV คือ รุ่นของแผง
           3 = Maximum Power (Pmax) 440W คือ ค่ากำลังไฟฟ้าสูงสุดที่แผงโซล่าเซลล์ ในที่นี่เท่ากับ 440 วัตต์
           4 = Power Tolerance 0-+3% คือ ค่าความคลาดเคลื่อนของกำลังจากสเปคของแผงโซล่าเซลล์ในที่นี่ ค่ากำลังไฟฟ้าจะอยู่ระหว่าง 426.8 – 453.2 โวล์ต (คิดที่ 3%)


          5 = Maximum Power Voltage (Vmp) 43.65V คือ ค่าแรงดันสูงสุดตอนที่แผงโซล่าเซลล์ให้กำลังสูงสุด (วัดตอนที่แผงโซล่าเซลล์ให้กำลังสูงสุด) ในที่นี้เท่ากับ 43.65 โวล์ต
          6 = Maximum Power Current (Imp) 10.08A คือ ค่ากระแสสูงสุดตอนที่แผงโซล่าเซลล์ให้กำลังสูงสุด (วัดตอนที่แผงโซล่าเซลล์ให้กำลังสูงสุด) ในที่นี้เท่ากับ 10.08 แอมป์
          7 = Open Circuit Voltage (Voc) 51.70±3% คือ ค่าแรงดันไฟฟ้าตอนวงจรเปิด วัดได้จากขั้วบวกและลบของแผงโซล่าเซลล์ขณะไม่มีต่อโหลดไฟฟ้าโดยที่มีความคาดเคลื่อน 3 เปอร์เซ็นต์ ในที่นี่เท่ากับแรงดันไฟฟ้าจะอยู่ในช่วง 50.15 – 53.25 โวล์ต


         8 = Short Circuit Current (Isc) 10.77A±4% คือ ค่ากระแสลัดวงจร เป็นค่าที่ได้จากการวัดค่ากระแสด้านบวกและลบของแผงโซล่าเซลล์ โดยที่มีความคาดเคลื่อน 4 เปอร์เซ็นต์ ในที่นี่เท่ากับกระแสไฟฟ้าจะอยู่ในช่วง 10.34 - 11.20 แอมป์
         9 = Maximum System Voltage 1500VDC คือ ค่าแรงดันสูงสุดที่มีการต่อกันหลายๆแผงโดยที่แผงโซล่าเซลล์จะผลิตได้ ในที่นี่เท่ากับ 1500 โวล์ต เป็นกระแสตรง
       10 = Maximum Series Fuse Rating 20A คือ ค่ากระแสสูงสุดของฟิวส์ จะตัดเมื่อเกิดการลัดวงจร (ขนาดของฟิวส์สูงสุดที่ยอมให้ใช้) เท่ากับ 20 แอมป์

       11 = Operation Temperature -40 oC - + 85 oC คือ อุณหภูมิที่แผงโซล่าเซลล์ทำงานได้ ในที่เท่ากับ -40 องศาเซลเซียสถึง 85 องศาเซลเซียส
       12 = Protection Class II คือ การป้องกันอันตรายจากไฟฟ้า ในที่นี่มีฉนวนสองชั้นหรือมีฉนวนเสริมระหว่างชิ้นส่วนที่สัมผัสได้ ไม่สามารถเชื่อมต่อสายดินได้
      13 = Fire Class C คือ ชนิดของไฟไหม้ที่เกิดจากไฟฟ้า หรืออุปกรณ์ไฟฟ้า ใช้สารดับเพลิงประเภท CO2 และ FM-200

       14 = Weight 24.3(kg) คือ น้ำหนักของแผง เท่ากับ 24.3 กิโลกรัม
       15 = Dimension 2167x998x40(mm) คือ ขนาดของแผง เท่ากับ ยาว 2167 มิลลิเมตร ,กว้าง 998 มิลลิเมตร ,หนา 40 มิลลิเมตร
       16 = STC : 1000W/m2,AM1.5,25oC คือ ประสิทธิภาพของแผงโซล่าเซลล์ที่ผ่านการทดสอบแผงเซลล์เมื่อได้รับแสงความเข้ม (Irradiance) 1000 W/m²,แสงที่ผ่านชั้นบรรยายกาศ 1.5 เท่าของมวลอากาศที่ อุณหภูมิ 25 องศาเซลเซียส
