สายไฟโซล่าเซลล์ที่ใช้กันทั่วไปมีกี่แบบ

สายไฟโซล่าเซลล์ที่ใช้กันทั่วไปมีกี่แบบ

สายไฟโซล่าเซลล์มีกี่แบบ


สายไฟที่ใช้ในระบบโซล่าเซลล์แบ่งออกเป็น 2 ประเภทคือ

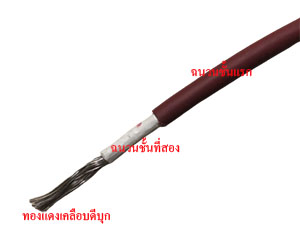

รูปแสดง สายไฟที่ใช้อระบบโซล่าเซลล์


             1.สายไฟที่ใช้กับกระแสตรง ( DC) เป็นสายไฟสำหรับไฟ DC ออกแบบมาเพื่อระบบโซล่าเซลล์โดยเฉพาะ เรียกว่า PV1-F เป็นสายทองแดงเคลือบดีบุก หุ้มฉนวน 2 ชั้น ทนอุณหภูมิได้ไม่น้อยกว่า 80 องศาเซลเซียส

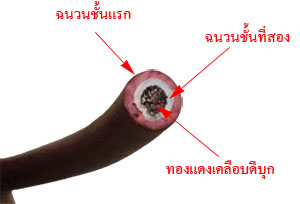

รูปแสดง สายไฟที่ใช้อระบบโซล่าเซลล์


             2.สายไฟที่ใช้กับกระแสสลับ ( AC) เป็นสายไฟที่ใช้ในบ้านทั่วไปทั้งแบบ THW , VAF , VAF (แบบมีการ์ว = 3 เส้น) ,VCT

- สาย THW เป็นสายลวดทองแดง เส้นเดียว มีฉนวนพีวีซีหุ้ม 1 ชั้น

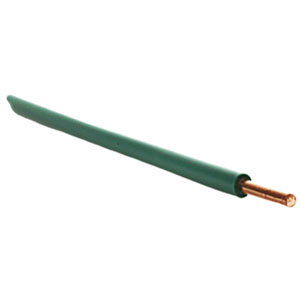

รูปแสดง สายไฟ THW


- สาย VAF , VAF (แบบมีการ์ว = 3 เส้น) เป็นสายลวดทองแดงที่มี 2เส้น หรือ 3เส้น ในสายเส้นเดียว หุ้มด้วยฉนวนพีวีซี 2ชั้น

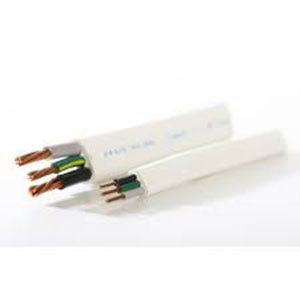

รูปแสดง สายไฟ VAF


- สาย VCT เป็นสายลวดทองแดงฝอย เป็นสายอ่อนที่มีฉนวนหุ้ม 2 ชั้น และฉนวนชั้นนอก

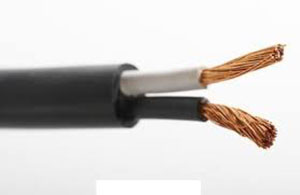

รูปแสดง สายไฟ VCT


            โดยทั้ง 2 ประเภทต้องหาขนาดที่เหมาะสมกับโหลดการใช้งาน หรือกระแสไฟฟ้า แอมแปร์ที่ไฟฟ้าไหลผ่าน โดยเผื่อค่าความปลอดภัยอย่างน้อย 25%
