การหา VOC หรือแรงดันไฟฟ้าตอนวงจรเปิดในระบบโซล่าเซลล์หาอย่างไง

VOC รวมในระบบโซล่าเซลล์หาอย่างไง

             VOC ย่อมาจาก Open Circuit Voltage คือ ค่าแรงดันไฟฟ้าตอนวงจรเปิด วัดได้จากขั้วบวกและลบของแผงโซล่าเซลล์ขณะไม่มีต่อโหลดไฟฟ้า ซึ่งค่า VOC นี้จะบอกที่สเปคของแผง เมื่อมีการต่อแผงรวมกันในระบบเราจะนำค่า VOC รวมนี้ไปเช็คกับข้อมูลของอุปกรณ์ที่ใช้ว่ามากเกินไปหรือไม่ เช่น ใช้กับปั้มน้ำถ้าค่า VOC มากเกินที่กำหนดก็อาจทำให้ปั้มไหม้ได้

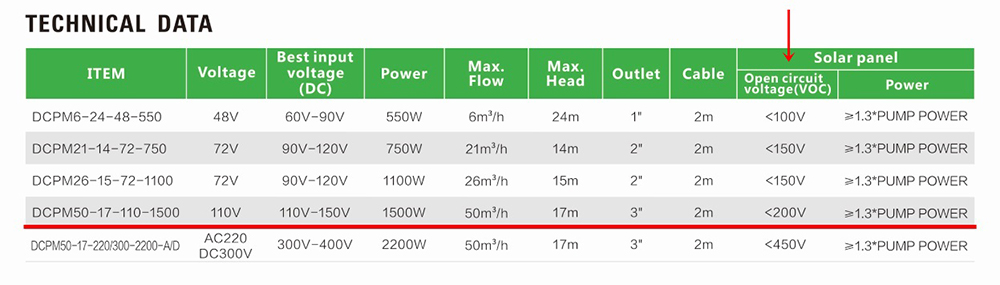

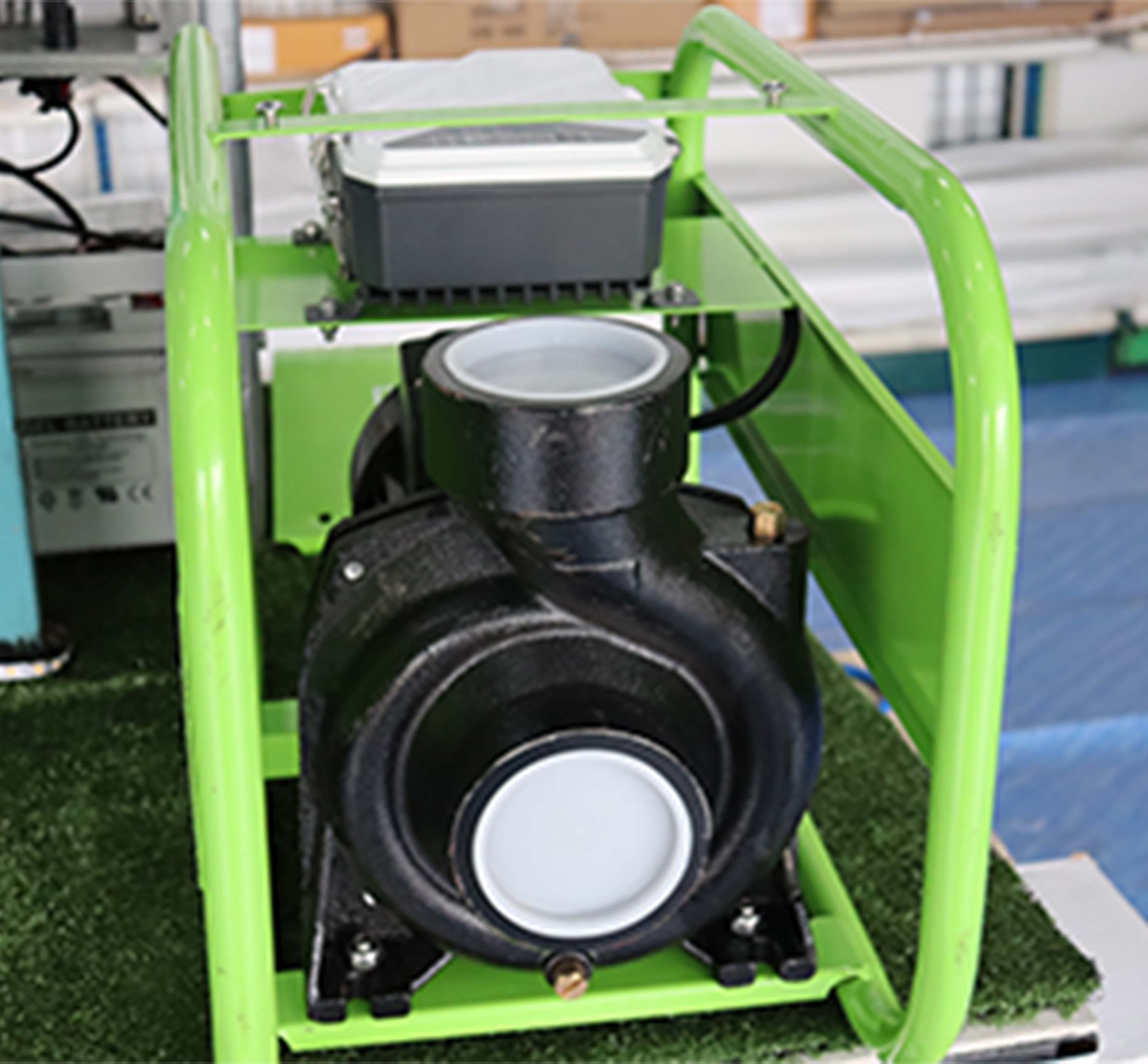

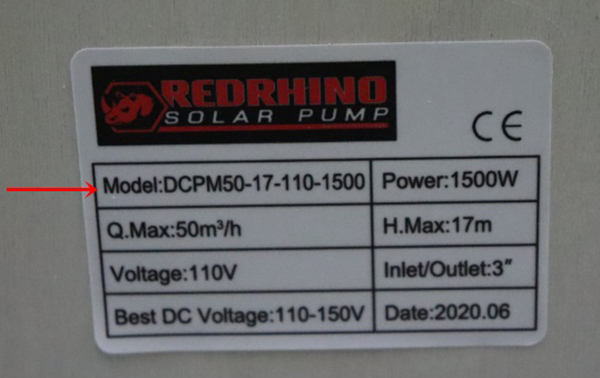

           ตัวอย่างจะต่อปั้มหอยโข่ง ยี่ห้อ RedRhino รุ่น DCPM50-17-110-1500 โดยค่า VOC ของปั้มรับได้คือ น้อยกว่า 200 V และใช้แผงยี่ห้อ JinKo : JKM400M-72H จำนาวน 4 แผง

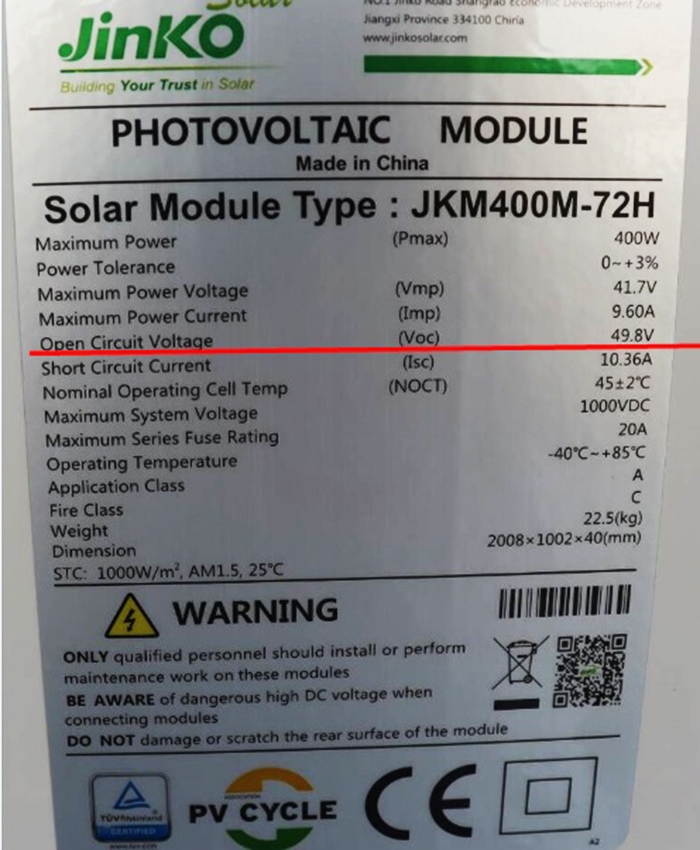

           จากสเปคแผง JinKo : JKM400M-72H
ค่า Open Circuit Voltage = 49.8V

กาหาค่า Open Circuit Voltage รวมนั้นก็หาเหมือนกับการหรแรงดันรวมคือ

            1.การต่อแบบอนุกรม
                         Open Circuit Voltage รวม = จำนวนแผง x แรงดันของ VOC ของแต่ละแผง
                                              = 4 x 49.8V = 199.2 V (น้อยกว่าที่ TECHCAL DATA ระบุ)

           2.การต่อแบบขนาน
                         Open Circuit Voltage รวม = แรงดันของ VOC ของแผง
                                                                 = 49.8V (น้อยกว่าที่ TECHCAL DATA ระบุ)
